中央空調制冷系統重要設備冷凝器
夏季來襲，酷熱難耐離開空調的日子讓人難以忍受，所以這中央空調的制冷一定不能出問題，作為中央空調制冷系統中重要設備之一冷凝器，您有了解多少呢?中央空調經冷凝器的放熱表面，將制冷劑過熱蒸氣的熱量傳遞給周圍空氣或水，自身被冷卻為飽和蒸氣，并進一步被冷卻為髙壓液體，在系統中循環使用。接下來同方科迅小編就給大家詳細介紹一下冷凝其的構造及工作原理!

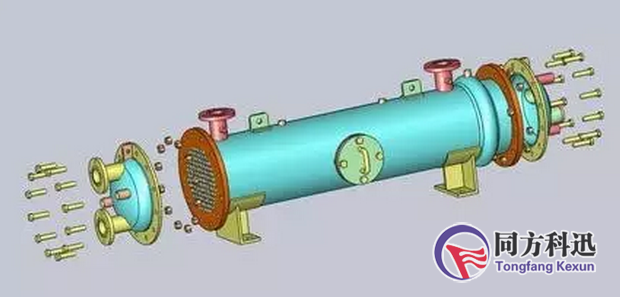

一、臥式殼管式冷凝器。制冷劑蒸氣在管子外表面上冷凝，冷卻水在泵的作用下在管內流動。制冷劑蒸氣從上部進氣管進人，凝結成液體后由筒體下部的出液管流人貯液器。冷凝器的筒體兩端用端蓋封住，端蓋內用分水隔板實現冷卻水的多管程流動。冷凝器的管束個數為偶數，這樣可以使冷卻水的進、出門設罝在同一端蓋上，且下進上出。
二、立式殼管式冷凝器直立安裝，兩端沒有端蓋。制冷劑蒸氣從冷凝器外殼中部偏上的進氣管進入圓筒內的管外空間，冷凝后的液體沿管外壁從上向下流動，聚集在冷凝器底部，經出液管進人貯液器。冷卻水從上部進人冷凝器的換熱管內，呈膜狀沿管壁流下，排人冷凝器下面的水池，循環使用。
三、套管式冷凝器
套管式冷凝器由兩種不同貲徑的管子制成，單根或多根小直徑管套在大直徑管內，然后繞成蛇形或蠔旋形，如圍2-98所示。制冷劑的蒸氣從上方進人內外管之間的空腔，在內管外表面上冷凝，液體在外管底部依次下流，從下端流人貯液器中。冷卻水從冷凝器的下方進人，依次經過各排內管從上部流出，與制冷劑呈逆流方式。套管式冷凝器的冷卻水流程長，制冷劑在被冷卻水吸熱的同時，還被管外空氣冷卻，傳熱效果好。
四、螺旋板式冷凝器。螺旋板式冷凝器由兩個螺旋體加上頂蓋和接管構成。兩個螺旋體形成兩個螺旋形通道，兩種流體在通道中逆流流動，一種流體由螺旋中心流入，從周邊流出，另一種流體由周邊流人，從中心流出。螺旋結構使得內部不易淸洗和檢修。
五、板式冷凝器板式冷凝器由一系列具有一定波紋形狀的金屬板片疊裝而成。各板片之間形成許多小流通斷面的流道，制冷劑和軟冷劑通過板片進行換熱。
六、螺旋折流板冷凝器。螵旋折流板冷凝器中螺旋主體由螺旋折流板和阻流板頂角搭接組成。螺旋折流板靠定距管固定，冷凝管從螺旋折流板一一穿過，螺旋折流板與管板共同作為冷凝管束的支撐。螺旋折流板里扇形，每塊折流板與殼體軸線成一定的夾角，相鄰的折流板在周邊首尾相接，使其外圓形成連續的螺旋線，這種裝置方式改變了殼程流體的流動狀態，從而提高了殼程傳熱效率，降低了殼程流體壓力降。
冷凝器是中央空調制冷系統中的重要設備，以上就是對它的詳細介紹，想必大家對冷凝器有了更清楚的認識了吧?中央空調使用一段時間后是要對冷凝器進行定期清洗保養的，關于這方面的問題大家可以電話聯系同方科迅清洗客服，安排師傅上門為您解決清洗保養問題!
